产品名称:JYL600A回路电阻测试仪
产品型号:

JYL600A回路电阻测试仪详细介绍:

JYL600A回路电阻测试仪是公司根据IEC标准及国家有关规定,发挥自身技术优势,精心研制的高精度、数字化开关检测仪器。该仪器采用正弦波逆变器、大功率恒流开关电源技术,可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。


一、JYL600A回路电阻测试仪性能特点

1.测试电流大,完全符合有关测试接触电阻的国家标准要求。

2.输出电压高,测量量程宽。

3.测试电流来自高精度的大电流恒流电源,无需人工调节,测试迅速准确。

4.采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。

5.测试速度快,10秒左右显示数据。

6.仪器采用128X64点阵液晶屏,全部操作中文显示,方便客户的使用。

7.仪器具有测试数据实时打印功能。

8.智能化功率管理技术,仪器总是工作在最小功率状态,有效减轻仪器内部发热,节约能源。


二、JYL600A回路电阻测试仪技术指标

测试电流:100A200A300A600A

量程:050mΩ(100A

025 mΩ(200A)

015 mΩ(300A)

08 mΩ(600A)

分辨率:最小0.1µΩ

精度:±(0.5%±2个字)

功率:6000W

工作方式:连续测量

工作电源:AC220V±10%  50HZ

使用温度:040

相对湿度:小于等于90% 无结露


三、JYL600A回路电阻测试仪操作功能介绍

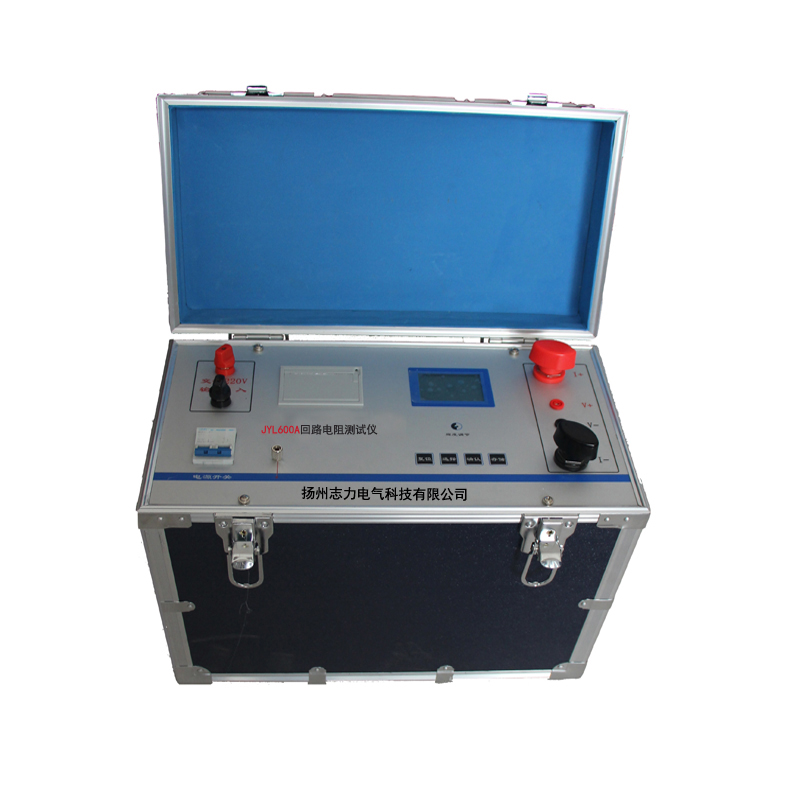

回路电阻测试仪仪器面板如图一所示:

1、电源开关:拨动开关到上面仪器开始供电,拨动开关到下面关断仪器电源。

2、交流220V输入:仪器供电源输入端,本仪器采用交流220V供电。

3I+I-:为电流输出端子,通过专用测试线为试品提供恒定电流。

4V+V-:电压输入端子。

5、液   晶:采用128X64大屏幕显示,字体清晰,便于观察,显示操作设置,测    试结果,接触电阻值和输出电流值。

6、辉度调节:左右调节此钮,可调整显示字符的对比度。

7、复位键:整机初始化,仪器处在准备状态。

8、选择键:按下此键,选择仪器各项设置。

9、确认键:对所选择的项目进行确认,并自动进入下一项,如果仪器选择项处于测试位置时,按下确认键仪器开始启动电流进行测试。

10、存储键:用于对测试数据进行存储。

11:仪器接地端。
